蛇形联轴器弹簧的用途

责任编辑:作者:人气:1824 发表时间:2022-01-15

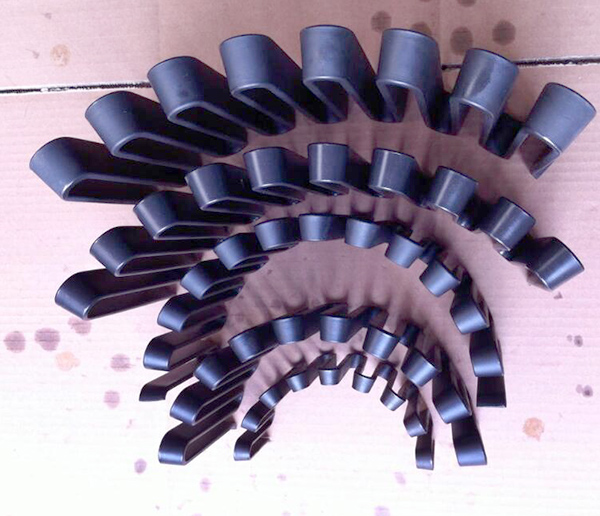

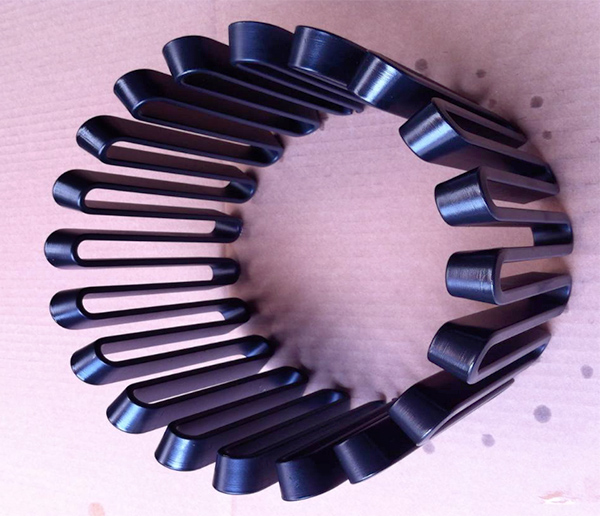

      联轴器弹簧又名蛇形弹簧。使用的材质主要是 60Si2MnA 和 50CrVA 材料规格。厚度可做最大 20mm, 宽度可做最大 30mm.。蛇形弹簧以组( 1 圈为 1 组 , 每组供货时试客户的蛇簧大小 , 有 1 片为 1 组 :2 片为 1 组 ,4 片为 1 组和 6 片为 1 组等)供货,该产品扭矩范围为26-270000N·M,两半轴允许相对径向位移为0.5-3mm,轴向位移4-20mm,角位移1°15'。


     梯形截面的蛇形弹簧片采用优质弹簧钢,经严格的热处理,并特殊加工而成,具有良好的机械性能,从而使联轴器的使用寿命远比非金属弹性元件联轴器大为增长。
两个半联轴器与簧片接触的齿面是弧形的,当传递扭矩增大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化,是随着传递扭矩的大小而变化的,它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用,尤其在机器起动时或强力冲击载荷时,于一定程度上有保护配套机件的安全性。

联轴器的传动效率,经测定达99.47%,其短时超载能力为额定扭矩的两倍,运行安全可靠。
铝合金罩壳以保护弹簧避免运转时向外甩出,且壳体内储满黄油,不仅使润滑良好,而且使簧片啮合时的噪声被黄油阻尼吸收而消除。整机零件少,体积小,重量轻,被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便,紧密,从而使装拆,维护比一般联轴器简便。由于弹簧片与齿弧面是点接触的,所以使联轴器能获得较大的挠性。它能被安装在同时有径向,角向,轴向的偏差情况下正常工作。
